Jeg reparerer, justerer og vedligeholder:

Jeg har enkelte diskrete komponenter på lager - Det jeg ikke har, skaffer jeg. Drivremme mm. kan også skaffes.

Kontakt mig for at høre nærmere.

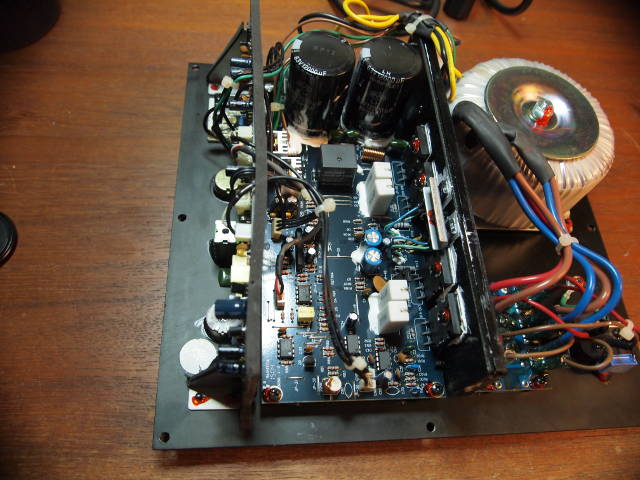

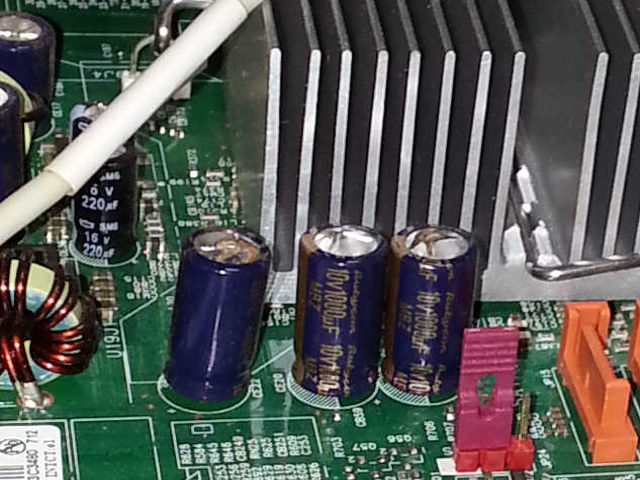

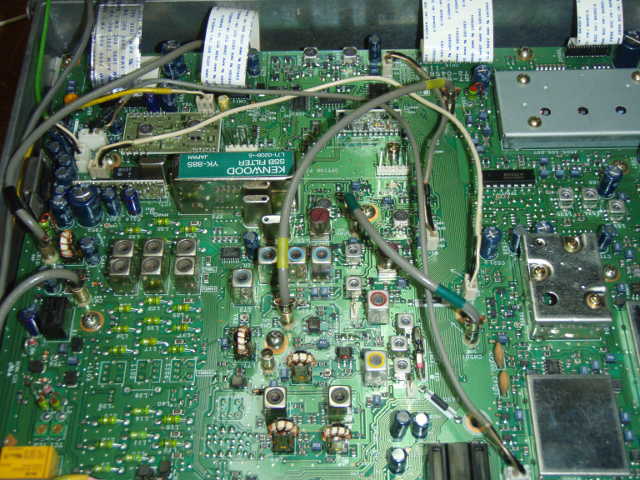

Print fra Kenwood basestation Print fra KFC subwoofer Indtørrede elektrolytkondensatorer
Kenwood basestation KFC Subwoofer Defekte kondensatorer

Reparation af ødelagte printbaner på en Kenwood HF station

Et forsøg på at udskifte en afbrændt I/O kreds havde ødelagt de små printbaner så den nye kreds ikke kunne få forbindelse.
Jeg har mange gange repareret ødelagte printbaner på bundkort til computere mm., så dette var en relativt overskuelig opgave.

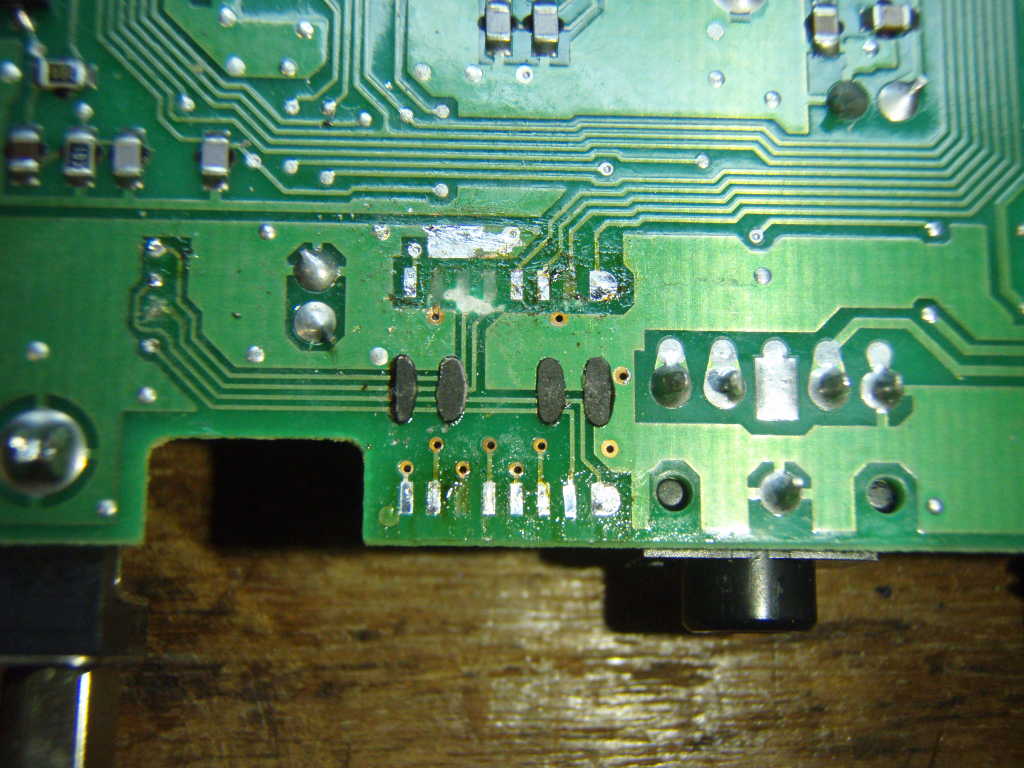

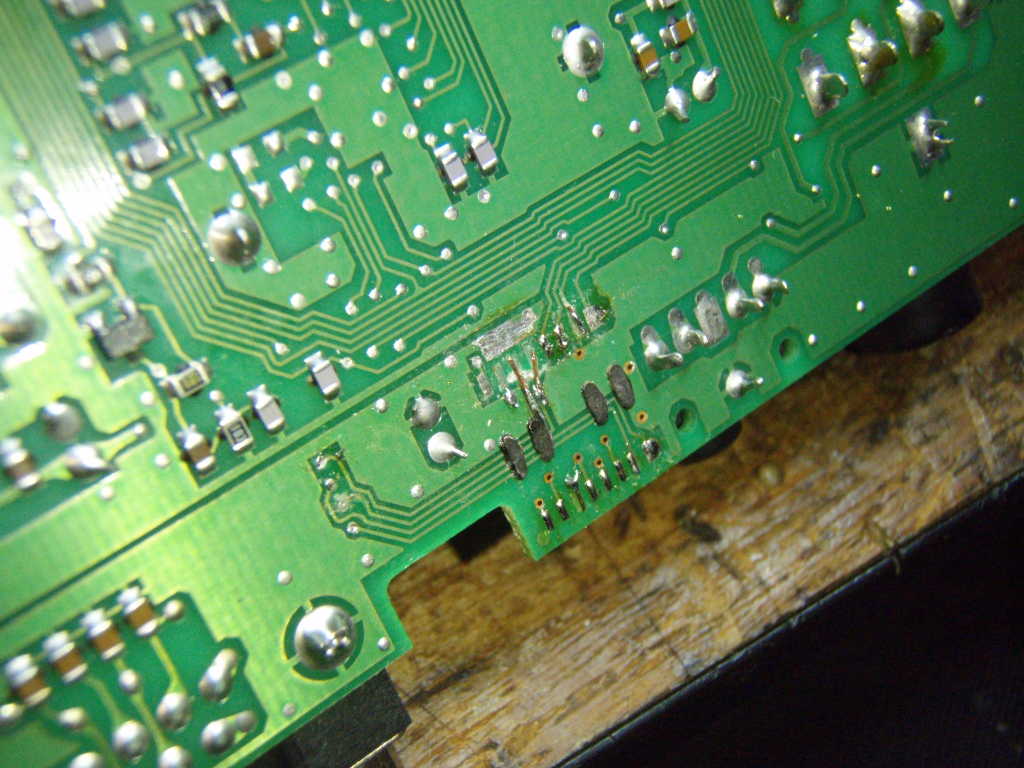

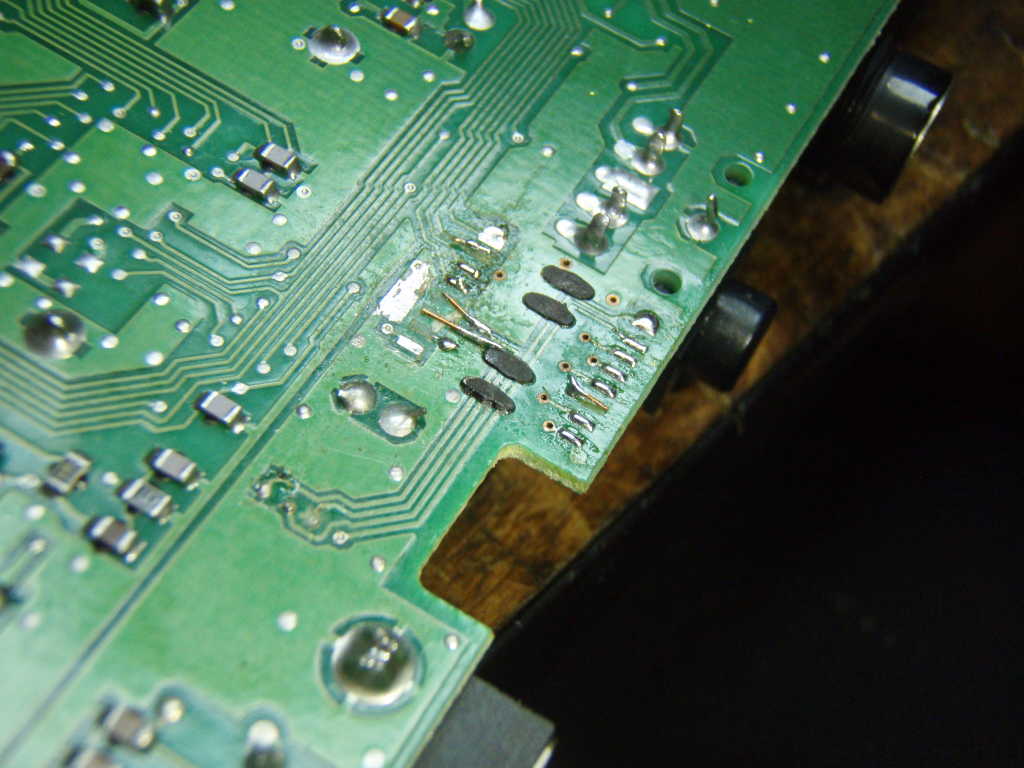

Printet er ødelagt Banerne genopbygges med kobbertråde
Printbanerne er blevet ødelagt af det værktøj der er brugt til at afmontere den defekte kreds. Tynd uisoleret kobbertråd kan erstatte ødelagte printbaner og fæstes til det eksisterende kobber.

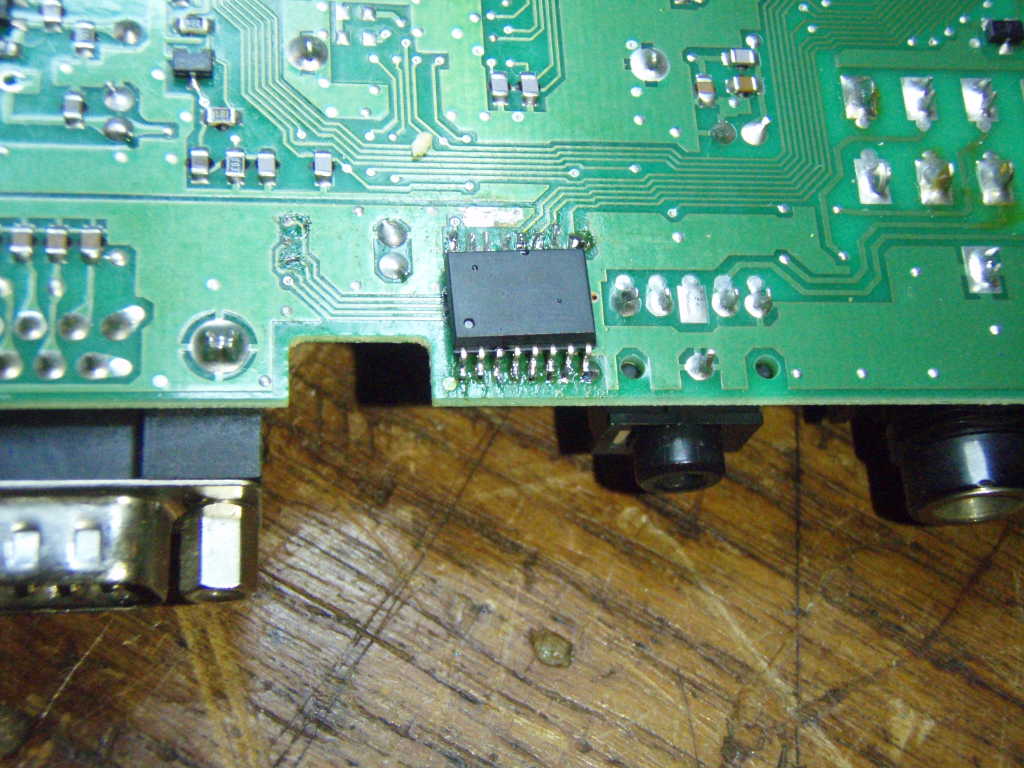

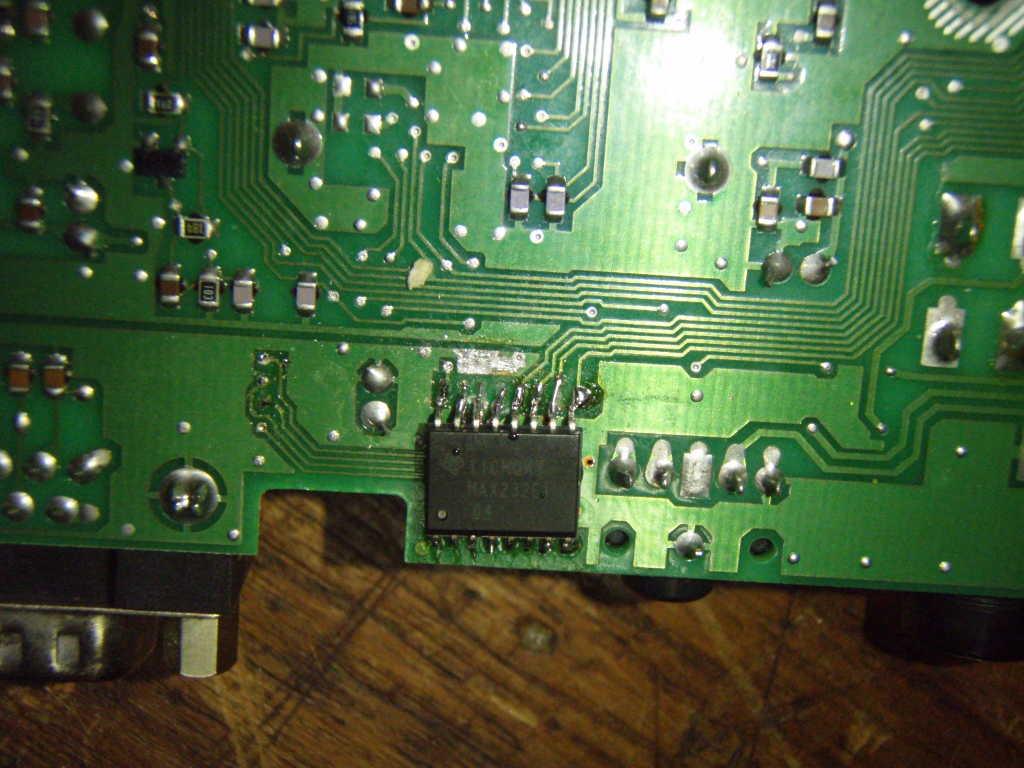

Så er der klar til den nye kreds Kredsen monteret
Printet er nu klar til montage af den nye I/O kreds. Trådene er sikret med ganske lidt varmebestandig lim. Kredsen sidder en anelse skævt for at få kontakt med alle baner. Der er kun én change for at montere, så den sidder som den sidder!
Efter vellykket afprøvning kunne stationen samles igen
Så er der klar til afprøvning.
